正航仪器设备技术组合机床 滑套进给式动力头 精度检验
1 范围
本标准规定了组合机床滑套进给式动力头的几何精度要求和检验方法。
本标准适用于组合机床及其自动线的滑套进给式动力头。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其版本（包括所有的修改单）适用于本文件。
GB/T 17421.1—1998 机床检验通则第 1 部分：在无负荷或精加工条件下机床的几何精度
3 简要说明
3.1 滑套进给式动力头的名义尺寸为相应滑台的滑鞍宽度，等于滑套式动力头的底宽。
3.2 使用本标准时，应按照GB/T 17421.1 的规定。
3.3 本标准所列出的检验项目顺序，并不表示实际检验次序，为了便于装、拆检验工具和检验方便，可按任意次序进行检验。
3.4 检验时，当实测长度与本标准规定的测量长度不同时，公差根据GB/T 17421.1—1998 中2.3.1.1 项的规定，按实测长度折算，折算结果小于0.005 mm 时，按0.005 mm 计。

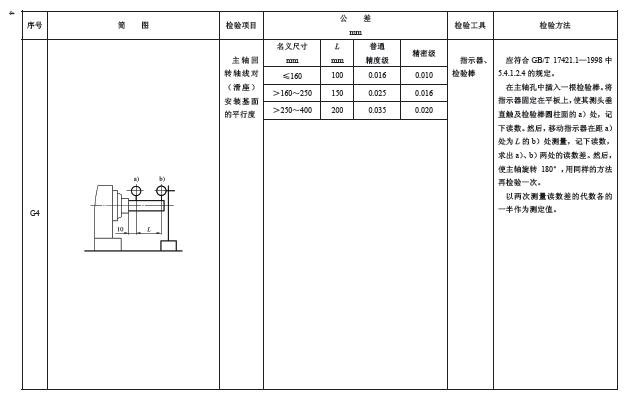

4 几何精度检验
将未安装传动装置的滑套进给式动力头放在平板上，进行下列各项检验。
