正航仪器小功率柴油机水箱技术条件
1.范围
本标准规定了小功率柴油机水箱的技术要求、试验方法、检验规则和标志、包装、运输和贮存。
本标准适用于小功率柴油机蒸发式薄钢板水箱（以下简称水箱）。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的版本。凡是不注日期的引用文件，其版本适用于本标准。
GB/T 710 碳素结构钢热轧薄钢板和钢带
GB 2423.17 电工电子产品环境试验 第2 部分：试验方法 试验KA：盐雾（GB 2423.17—2008，
IEC 60068-2-11：1981，IDT）
GB/T 2828.1 计数抽样检验程序 第1 部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T 2828.1—2003，ISO 2859-1：1999，IDT）
GB/T 9286 色漆和清漆 漆膜的划格试验
GB/T 13237 碳素结构钢冷轧薄钢板和钢带
JB/T 4129 冲压件毛刺高度
3技术要求
3.1总则
水箱应符合经规定程序批准的产品图样和技术文件制造。
3.2材料
水箱上、下体的材料推荐采用符合GB/T 710、GB/T 13237 要求的碳素结构钢热轧或冷轧薄钢板，也可用满足要求的其他薄钢板制造，用其他薄钢板时其耐腐蚀性能不得低于以上两类材料的要求。
3.3冲压件
水箱的冲压件应平整，不允许有裂纹、皱折等缺陷，其毛刺高度应符合JB/T 4129 的规定。
3.4焊缝
水箱的焊缝应牢固平整，不允许有裂纹、熔穿、气孔、夹渣等缺陷。焊后应除去焊渣和飞溅物。
3.5防锈处理
水箱在油漆前，内外表面须经防锈处理。
3.6镀层
水箱的镀层应均匀牢固，经4.1 结合力加热法试验后，不允许有裂纹、剥落、气泡等缺陷。
3.7外表面油漆涂层

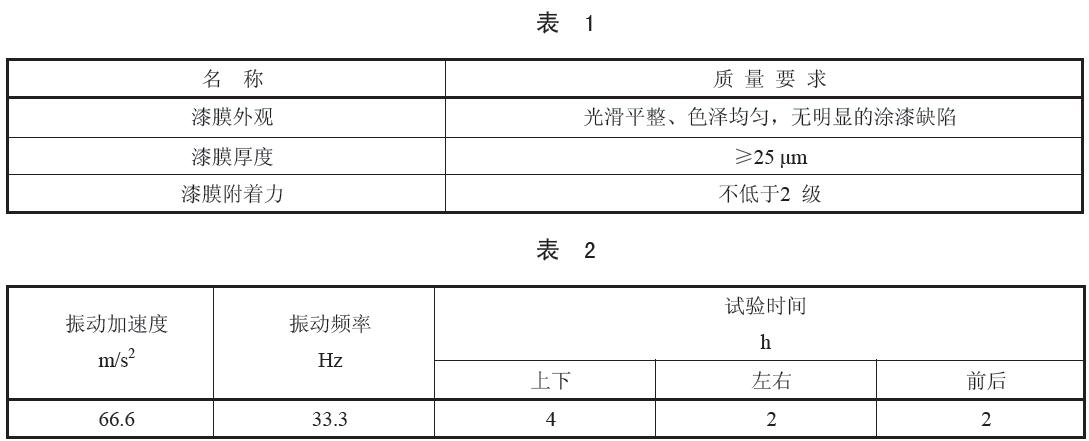

水箱外表面油漆涂层的质量应符合表1 的规定。
3.8密封性
水箱经50kPa 气压试验，历时1min，不允许渗漏。
3.9振动耐久
水箱经按表2规定的振动参数和方向进行振动耐久试验后，应进行密封性试验，不允许渗漏，其零件不允许损坏。

3.10盐雾试验
把水箱经16h中性盐雾试验后，其镀层不允许有锈蚀现象。
3.11外观
水箱外表面应平整光滑，不允许有明显的凹坑、磕碰伤、刻痕等缺陷。
