欢迎光临东莞市正航仪器设备有限公司官网

正航仪器 高新技术企业

可靠环境试验设备制造商

12年自主研发生产 ,上万家企业成功见证

全国免费咨询热线

400-822-8565

当前位置: 首页 > 技术文章

正航仪器耗费后的气相防锈才能实验

文章出处:正航仪器 人气: 发表时间:2015-12-10
☪ 试片标准与制备方法:试片标准:三块76 mm×50 mm×(3~5)mm 的钢、黄铜试片;试片制备按第3 章规则进行。

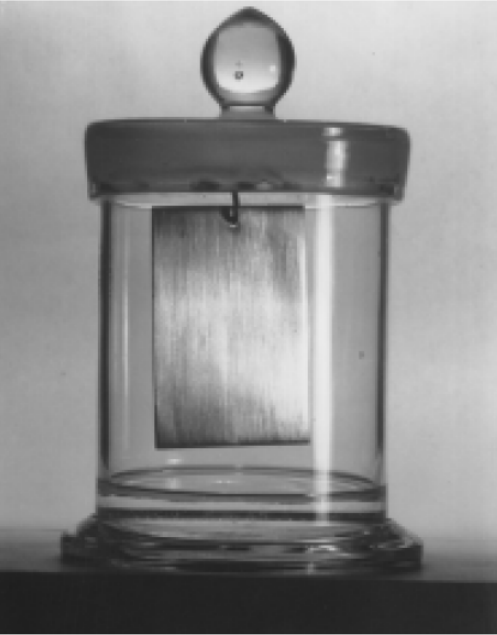

☪ 仪器与资料:实验瓶为内径φ90 mm×100 mm 的磨口玻璃标样瓶;玻璃外表皿φ50 mm~φ65 mm;实验装置如图1 所示。
☪ 实验操作:实验用具清洁:实验瓶与外表皿在实验前将其顺次用自来水、热肥皂水或碱液、自来水、蒸馏水清洁洁净,烘干,坚持洁净备用。
☪ 实验油量:Ⅰ类油称2.5 g,Ⅱ类油称4.0 g实验方法:在外表皿中称取(25±3)℃的实验油量,立行将盛油外表皿放入实验瓶中,参加50mL蒸馏水,盖紧瓶盖,将瓶内油水按水平方向成旋涡状强力摇1 min。
☪ 此刻要注意防止水与油的混合液附在盖子的内外表,然后将制备好的试片用不锈钢钩挂在盖中心的玻璃钩上,盖密并使试片下端与油水相10~20 mm。
☪ 将此实验装置放入烘箱内,在(25±3)℃下坚持10~15 min 后,再渐渐升温至(55±2)℃,坚持8 h,中止加热,让其在烘箱内冷却至室温并坚持16 h,前后24 h 为一周期。两周期后,查看试片,钢试片上的锈点在三点以内且直径小于1 mm 为合格。
☪ 黄铜试片无发黑、发绿和严峻变色为合格。其细微均匀的变色和用浸120 号溶剂汽油的脱脂棉能擦去的变色可不按腐蚀处理别的距试片边际6mm以内的锈和变色膜不作锈蚀处理。
☃ 耗费后的气相防锈才能实验。
☪ 耗费实验:培养皿内径为(65±2)mm;培养皿的清洁:按9.3.1 进行;实验操作:在培养皿中称取(25±3)℃的实验油(15±0.1)g 放入烘箱内,在(100±2)℃的温度下曝露6 h 后,取出盖好,冷却至室温。
☪ 气相防锈才能实验:将10.1 耗费后的试油,按第9 章进行气相防锈才能实验应合格,但实验油量Ⅰ类为3.0 g,Ⅱ类为5.0 g。
☪ 闪点:按GB/T 267 进行。  凝点:按GB/T 510 进行。  粘度:按GB/T 265 进行。
腐蚀实验:按SH/T 0080进行。
东莞设备盐雾详细图
此文关键词:
