正航仪器内燃机活塞环金相检验,单体铸造活塞环
1范围
JB/T 6016的本部分规定了内燃机普通合金铸铁单体铸造活塞环金相组织的检验方法和评定方法。
本部分适用于气缸直径小于或等于160mm的内燃机普通合金铸铁单体铸造活塞环金相组织的检验。
2规范性引用文件
下列文件中的条款通过JB/T 6016的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的版本。凡是不注日期的引用文件,其版本适用于本部分。
GB/T 7216灰铸铁金相
3技术要求
3.1石墨
按照GB/T 7216,石墨应为适当大小的F型、A型、B型,允许D型和少量E型,分散度较大,分布均匀。按本部分级别图评定:1级~5级合格。
3.1.1石墨长度
石墨长度按成品环的断面系数分为四类,具体分类见表1。

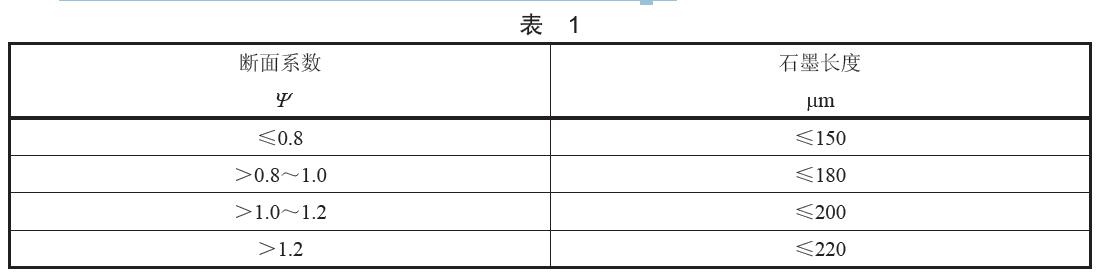

石墨长度按成品环的断面系数分为四类,具体分类见表1
注:成品环的断面系数指成品环的断面面积与周长之比。
3.1.2 E型石墨
在环的工作表面层上,E型石墨其数量应小于或等于视场面积的10%。
3.2基体组织
3.2.1磷共晶
3.2.1.1磷共晶分布
磷共晶应为单个细小块状或断续网状,网孔细小,分布均匀。按本部分第二级别图评定:1级~4级合格。
3.2.1.2磷共晶大小
磷共晶呈断续网状时,断面系数小于或等于1.0,磷共晶链长应小于或等于150μm;断面系数大于1.0,磷共晶链长应小于或等于180μm;磷共晶呈单个细小块状时,单个磷共晶的面积应小于或等于1000μm2。按本部分第三级别图评定:1级~4级合格。
3.2.1.3磷共晶-碳化物复合物
复合物中碳化物的长度应小于或等于30μm,面积应小于或等于300μm2。按本部分第四级别图评定:
1级合格。
3.2.2游离铁素体
游离铁素体的数量应小于或等于视场面积的5%。按本部分第五级别图评定:1级~3级合格。
3.2.3珠光体
珠光体应为索氏体型珠光体,细片状珠光体,允许有针状组织,不允许有粒状珠光体、游离渗碳体和莱氏体存在。按本部分第六级别图评定:1级~3级合格。
