凹版印刷机干燥程序调试版块介绍

文章出处:正航仪器 人气: 发表时间:2014-09-30




一、数据采集模块调试

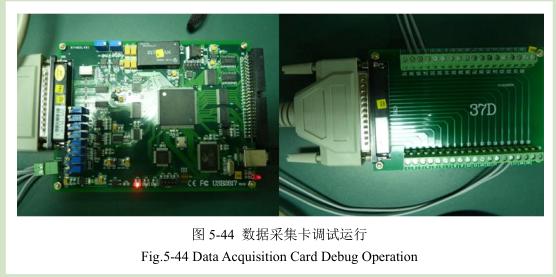

在调试过程中由于PCI数据采集卡装在台式机上面,由于现场移动操作过程不是很方便,因此本项目调试过程中直接用USB2817数据采集卡结合笔记本电脑进行调试。


凹版印刷机干燥程序调试

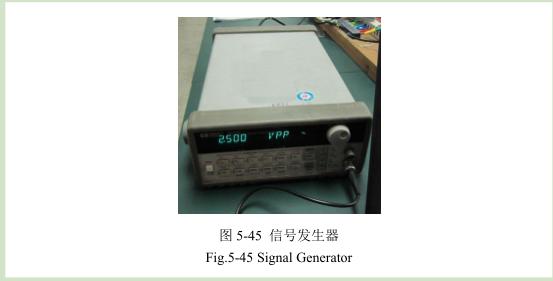

USB2817信号输入量程为0-10V,由于风温、风速传感器还没有采购回来,考虑到实验室现有实验设备,在调试过程中把信号输入端口与信号发生器相接,通过信号发生器发出的信号来模拟传感器传回的信号,进而可以验证数据采集卡的工作情况及相应程序模块的工作是否正常。



凹版印刷机干燥版块


二、程序模块调试与完善
调试过程中先进行手动操作面板相应功能的调试,在外部接线中接入轻触开关。在前面板把传感器测量量程设计完毕后,通过点动相应的轻触开关来控制电机的正反转。

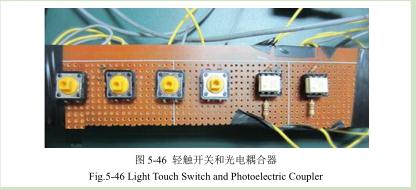

轻触开关光电耦合器


由于程序调试过程中发现之前程序有些地方的逻辑结构不是很合理,以及在运行过程中相应模块的功能不是很完善,界面的可观测性不是很理想等等一些细节的问题,具体修改完善过程较多这里就不再赘述。通过调试操作后程序功能得到了很好的完善,测试完成后测试结果自动保存在数据存储文件中,并可以用EXEL表格和txt记事本的打开。经调试整个测试系统在实验室条件下具备最初设计目标,可满足现场测试操作的需求。http://www.zhsysb.com

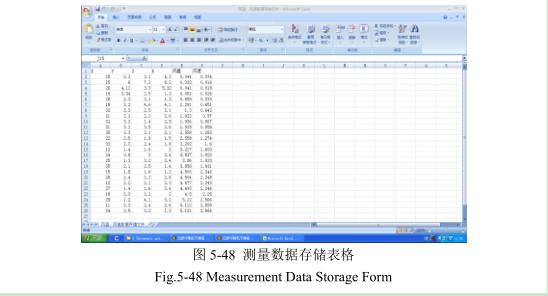

 测量数据存储表格
