今日解析：电冰箱的维修准备及维修过程
文章出处：正航仪器
人气：
发表时间：2017-01-10
一、维修设备准备：
主要维修设备有 ：真空泵 、充注架 、球阀 、R600a 制冷剂 、R600a 歧管表 、冷媒开启阀、加注底座 、电子秤、标准硅码 （500g） 干燥过滤器、快速接头 、加注软管 、洛克林接头 、洛克林胶 、洛克林钳 、加注工艺管 、管割刀 、封口钳 、砂纸等 。
二、维修过程：
1） 放出制冷剂，在放出制冷剂之前，必须把冷藏、冷冻室门打开5~10min ，并取出冷冻、冷藏室内的抽屉，确保蒸发器温度和环境温度一致，这样可尽可能多地放出制冷剂。
步骤如下：割开工艺管，放出制冷剂 ；然后用割刀割开高压管和低压管；用氮气将管路吹干净 ；在这一步骤中，R600a 直接暴露于空气中，所以必须要确保安全 。
2） 更换压缩机，首先 ，需要将压缩机接线盒完全拆下，然后 ，将压缩机固定片用老虎钳夹平 ，取下压缩机，最后将新压缩机装上，用压缩机固定钳将固定片固定 。
注意 ，换下的压缩机 定要封好口 ，防止压缩机油漏出 ，将冷凝器的末端与干燥过滤器 的人口连接。
3）更换干燥过滤器 毛细管与干燥过滤器末端连接，由于操作空间太小，可以用洛克林接头和铜管加长管路 。
由于进行制冷系统维修冰箱的制冷管路完全暴露到空气中，空气中的水分会进入系统中，所以进行制冷系统维修一般都需要更换干燥过滤器 。
由于干燥过滤器处管路比较多，空间相对较小，所以操作难度较大，需要更多的细心和一定的想象力 。
在将干燥过滤器放回过程中，要注意弯曲制冷管路时不能将管路压扁，否则会影响流量 ，从而影响制冷效果 。
4）保压接上 R134a 压力表 ，将系统用氮气加压到8~10bar ，在压力表上做好标记，保持 24h，看表压是否有下降 ，不能使用 R600a 压力表保压 ，因为压力表量程0- 3bar ，所以如果使用则会把表打坏 。在连接好所有管路后 ，需要对系统的气密性进行检查 ，这就需要用氮气进行保压检查 。通过工艺管 ，接上压力表 ，加压到8~10bar 。确认歧管表上所有阀门均己关闭 。

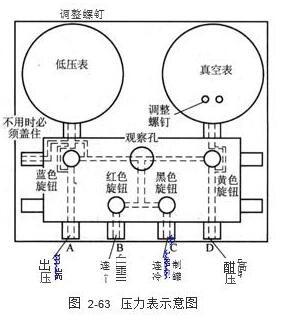

如图 2-63 所示将 A 连接低压端 ，B 连接真空泵 ，C 连接一个球阀 ，球阔再连接制冷剂罐，D 连接高压端。
5） 封口确认制冷剂充注量准确 ，制冷系统工作正常后就可以封口 。封口前应将工艺 管用封口钳夹紧 ，然后迅速地将加注管取下 ，在工艺管的螺纹处滴几滴洛克林液 ，将封口拧紧 。
主要维修设备有 ：真空泵 、充注架 、球阀 、R600a 制冷剂 、R600a 歧管表 、冷媒开启阀、加注底座 、电子秤、标准硅码 （500g） 干燥过滤器、快速接头 、加注软管 、洛克林接头 、洛克林胶 、洛克林钳 、加注工艺管 、管割刀 、封口钳 、砂纸等 。
二、维修过程：
1） 放出制冷剂，在放出制冷剂之前，必须把冷藏、冷冻室门打开5~10min ，并取出冷冻、冷藏室内的抽屉，确保蒸发器温度和环境温度一致，这样可尽可能多地放出制冷剂。
步骤如下：割开工艺管，放出制冷剂 ；然后用割刀割开高压管和低压管；用氮气将管路吹干净 ；在这一步骤中，R600a 直接暴露于空气中，所以必须要确保安全 。
2） 更换压缩机，首先 ，需要将压缩机接线盒完全拆下，然后 ，将压缩机固定片用老虎钳夹平 ，取下压缩机，最后将新压缩机装上，用压缩机固定钳将固定片固定 。
注意 ，换下的压缩机 定要封好口 ，防止压缩机油漏出 ，将冷凝器的末端与干燥过滤器 的人口连接。
3）更换干燥过滤器 毛细管与干燥过滤器末端连接，由于操作空间太小，可以用洛克林接头和铜管加长管路 。
由于进行制冷系统维修冰箱的制冷管路完全暴露到空气中，空气中的水分会进入系统中，所以进行制冷系统维修一般都需要更换干燥过滤器 。
由于干燥过滤器处管路比较多，空间相对较小，所以操作难度较大，需要更多的细心和一定的想象力 。
在将干燥过滤器放回过程中，要注意弯曲制冷管路时不能将管路压扁，否则会影响流量 ，从而影响制冷效果 。
4）保压接上 R134a 压力表 ，将系统用氮气加压到8~10bar ，在压力表上做好标记，保持 24h，看表压是否有下降 ，不能使用 R600a 压力表保压 ，因为压力表量程0- 3bar ，所以如果使用则会把表打坏 。在连接好所有管路后 ，需要对系统的气密性进行检查 ，这就需要用氮气进行保压检查 。通过工艺管 ，接上压力表 ，加压到8~10bar 。确认歧管表上所有阀门均己关闭 。
如图 2-63 所示将 A 连接低压端 ，B 连接真空泵 ，C 连接一个球阀 ，球阔再连接制冷剂罐，D 连接高压端。
5） 封口确认制冷剂充注量准确 ，制冷系统工作正常后就可以封口 。封口前应将工艺 管用封口钳夹紧 ，然后迅速地将加注管取下 ，在工艺管的螺纹处滴几滴洛克林液 ，将封口拧紧 。
