浮球式膨胀阀是用于具有自由液面的蒸发器（如卧式壳管式蒸发器、直立管式或螺旋管式蒸发器）的供液量的自动调节。通过浮球调节阀的调节作用，在这些设备中可以保持大致恒定的液面。同时浮球膨胀阀还能起节流降压的作用。

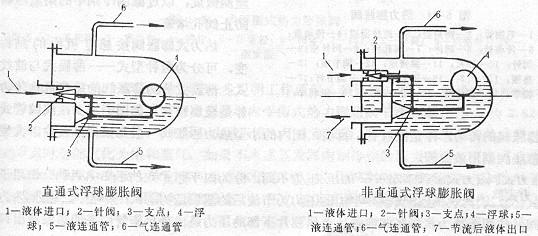

浮球式膨胀阀广泛应用于氨制冷装置中。按照其流通方式的不同，浮球式膨胀阀可分为直通式和非直通式两种。它们的结构如图所示。




这两种浮球式膨胀阀的工作原理都是利用液面的变化来自动调节制冷剂流量。浮球室置于满液式蒸发器一侧，通过连通管上与蒸发器气空间相连，下与蒸发器液空间相连。因此，浮球室的液面与蒸发器的液面高度一致。当蒸发器负荷增加，蒸发量增加，液面下降时，浮球室中的液面也相应下降，于是浮球下降，依靠杠杆作用使阀门开启度增加，加大供液量。当蒸发器负荷减少时，制冷剂蒸发量减少，其液面与浮球室内液面同时升高，浮球升高，阀门的开启度减少，使制冷剂供入量减小。

直通式浮球膨胀阀供给蒸发器的液体，首先全部通过浮球室，然后由液体连通管流入蒸发器。这种阀的特点是构造简单，液连通管管径大，但只能从下部向蒸发器供液，浮球室内的液面波动大，由浮球传递到阀芯的冲击力就大，使得阀门易于损坏。为了克服直通式浮球阀存在的上述缺点，把阀门机构设置在浮球室外部，节流以后的制冷剂不通过浮球室，直接流入蒸发器，因此，这种阀浮球室内的液面稳定，但它的构造和安装较复杂。非直通式浮球阀工作比较稳定，而且可以供液到蒸发器的任何部位。目前非直通式浮球阀得到了广泛应用。
为了保证浮球阀的灵敏性和可靠性，在浮球阀前都设有过滤器，以防污物堵塞阀口。设备运转过程中，应对过滤器进行定期检查和清洗。在浮球阀的管路系统中，一般都装有手动节流阀的旁路系统，一旦浮球阀发生故障或清洗过滤器时，可使用手动节流阀调节供液。浮球阀还装有截止阀，停机后立即关闭。因为压缩机停止后，蒸发器中的制冷剂停止蒸发，液体中的气泡消失，液位下降，浮球阀开大，大量制冷剂液体就会进入蒸发器，当液位升高至上限时，浮球阀才能自动关闭。在下次启动压缩机时，制冷剂沸腾，原已处于上限的液位，因液体中充满气泡而进一步猛涨，甚至会导致压缩机发生液击。http://www.zhsysb.com
