一、转子的齿形

型面：主动转子和从动转子的齿面均为型面，是空间曲面。





a)对称圆弧齿形
b)非对称圆弧齿形

齿形：型面在垂直于转子轴线平面（端面）上的投影称为转子的齿形，是一条平面曲线。啮合线：阴、阳转子齿形在端平面上啮合运动的啮合点轨迹，叫做齿形的啮合线，如图3-9所示，齿形一般由圆弧、摆线、椭圆、抛物线、径向直线等组成。型线：组成转子齿形的曲线称为型线。
（1）齿形的基本要求

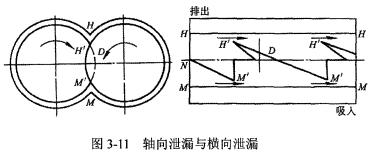

▲、较好的气密性泄漏途径如图3-10所示。接触线方向的泄漏如图3-11所示。如图3-12所示，称为泄漏三角形。
▲、接触线长度尽量短
▲、较大的面积利用系数。







（2）典型齿形

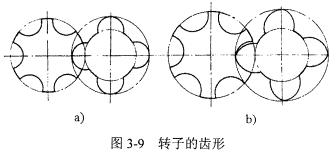

在螺杆式压缩机中，对于齿形中心线两边型线相同的称对称型线（图3-9a），不同的称非对称型线（图3-9b），齿形型线都在节圆内或节圆外的称单边型线（图3-9），否则称为双边型线。

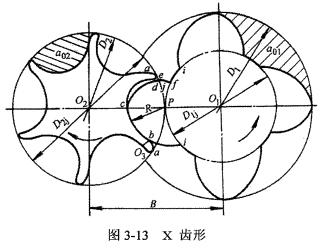

▲、X齿形X齿形如图3-13所示，它是由瑞典Atlas copco公司在圆弧摆线所组成的单边不对称齿形的基础上进行改进而成。

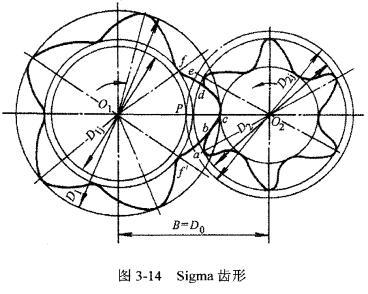

▲、Sigma齿形Sigma齿形如图3-14所示，它是由德国Kaeser压缩机公司在圆弧摆线所组成的单边不对称齿形的基础上研制成功的。
3)CF齿形CF齿形如图3-15所示，它是由德国GHH公司设计的。






应当看到，用以评价或比较不同齿形的许多因素是相互制约的。如：为了减小泄漏三角形，确保螺杆的轴向气密性采用点啮合摆线，就不可避免地使接触线长度增加；为了保护摆线的发生点，采用小圆弧或直线作齿顶型线，则增大了泄漏三角形等等。所以应根据不同的使用场合选用不同的齿形。

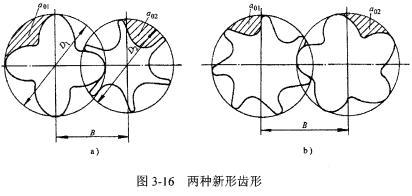

现在各种新的齿形层出不穷，如日本日立的a齿形，日本神户的b齿形（图3-16a），瑞典斯达尔（Stals）齿形（图3-16b），极大地提高了螺杆压缩机的性能。





a)b齿形
b)b)Stals齿形



二、转子的齿数和扭转角
转子的齿数和压缩机的输气量、效率及转子的刚度有很大关系。通常转子齿数越少，在相同的转子长度和端面面积时，压缩机有较大的输气量。







转子的扭转角是指转子上的一个齿在转子两端端平面上投影的夹角，如图3-17所示，它表示转子上一个齿的扭曲程度。

三、圆周速度和转速
转子齿间圆周速度是影响压缩机尺寸、质量、效率及传动方式的一个重要因素。
圆周速度大：
▲、在相同输气量的情况下，压缩机的质量及外形尺寸将减小；
▲、并且气体通过压缩机间隙的相对泄漏量将会减少；
▲、气体在吸、排气孔口及齿间内的流动阻力损失相应增加。
▲、圆周速度确定后，螺杆转速也随之确定。

四、公称直径、长径比
螺杆直径是关系到螺杆压缩机系列化、零件标准化、通用化的一个重要参数。长径比l:螺杆式压缩机转子螺旋部分的轴向长度L与其公称直径D0之比按我国机械工业部标准JB／T6906—1993《喷油螺杆式单级制冷压缩机》中，推荐的螺杆压缩机结构参数系列见表3-1。

表3-1我国螺杆压缩机结构参数

阳转子名义直径/mm	100	125	100	120	160	200	250	315	400	500
阳转子转速/（r/min）	4400		2960						1450
转子长径比	1、1.5
制冷剂	R12、R22、R717

五、级数与压力比
对喷油螺杆式压缩机，一般采用一级压缩或二级压缩。
无油螺杆式压缩机主要是根据许可的排气温度来决定压力比和级数.
六、间隙
螺杆式压缩机两转子之间，转子与机体之间要求留有适当的间隙。这不仅考虑制造和装配误差，也考虑了弯曲变形和热变形的因素。http://www.zhsysb.com
