一、经济型高低温试验箱控制系统设计

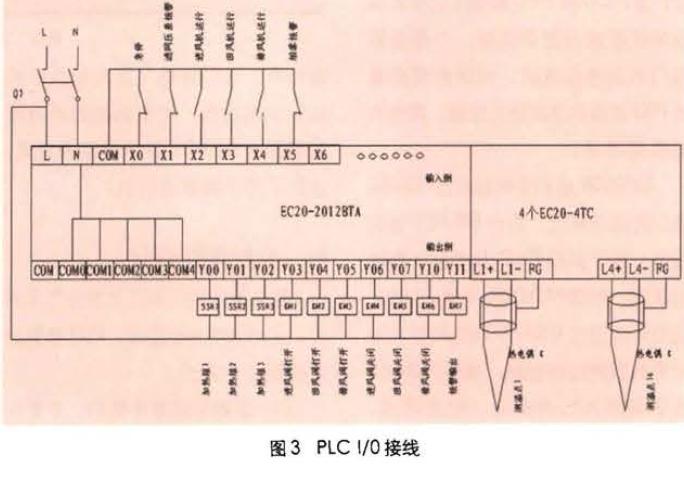

   基于 PLC 的控制系统结构 如图 2 所示。EC20 系统 PLC设备的 1/0接线如图 3 所示 。
二、经济型高低温试验箱工作原理
   根据经济型高低温试验箱工艺要求组成 如上图 控制系统:上 位机采用台湾研华 IPC (工控计算机); 监控画面采用亚控公司的 KINGVIEW 软件，该软件操作简单，元件形象丰富，性能稳定 ;核 心控制部分采用 EMERSON EC20-2012BTA 类型的 PLC和4个温度采集模块(EC20-4TC ，接受K 型温度信 号);传动采用 EMERSON EV2000通用型变频器。
   在设备连接万面 ，EC20 PLC 充 分体现了自身的优势 ，由于 EC20 PLC 本身带有 2 个串行通信口 (1 个 RS232 口，集成自由协议/编程协议/ MODBUS 从站协议， 1 个 RS2321 485 口，集成自由协议 IMODBUS 主 站/以站协议上 EC20 PLC 利用 COMO 口和IPC 进行通信(EC20 PLC做从站，设置成 MODBUS ).，人站协 议)，利用 COM1 和 台变频器组成 网络进行集中控制 ( EC20 PLC 的 COM1 设置成 MODBUS 主站协议)。
   IPC   为整个系统的人机接口 ， IPC 读取 PLC 采集的系统运行状态如 各凤机的运转状态，各测温点温 度  .  报警状况并显示在监控画面 上， IPC 又把各种操作命令传给 PLC 以控制系统的运行，如温度的设 定 ，PID  参数设定，各种阀门的开 闭 ，变频器的启动、停止等设定。 并且可以实时监控整个系统的工作运 行状态 、动作过程及故障报警等， IPC   还可以根据设定对采集的数掘进 行保存打印。
   在系统设计中 ，EC20 PLC 为整 个系统的核心，执行各种系统操作 及计算， EC20 PLC 根据工艺要求和 现场状况进行逻辑判断，开闭各种 阀门和启停各凤机;同时利用自身 的PID功能对温度进行控制，具体为 法后面描述。
   EV2000 系列变频器自带 RS485 接口的通讯单元，符合 RS485 通讯 规范，用于实现 PLC 与多台变频器 的联网。根据 MODBUS 通讯协议， 我们可以通过 RS485 网络轻松实现 对变频器的运行控制。由于 RS485 通讯链路传输距离远、配绕简单、 抗干扰能力强、可靠性寓，因此在设计中 ，我们省略了变频器的外部起停控制线路，对变频器的所有控 制都通过 RS485 通讯链路来完成， 达到了经济实惠的目的。



三、经济型高低温试验箱监控画面设计
整个系统监控画面主要分为主画面、实时温度监控画面、 PIO 参数设定画面三个部分.

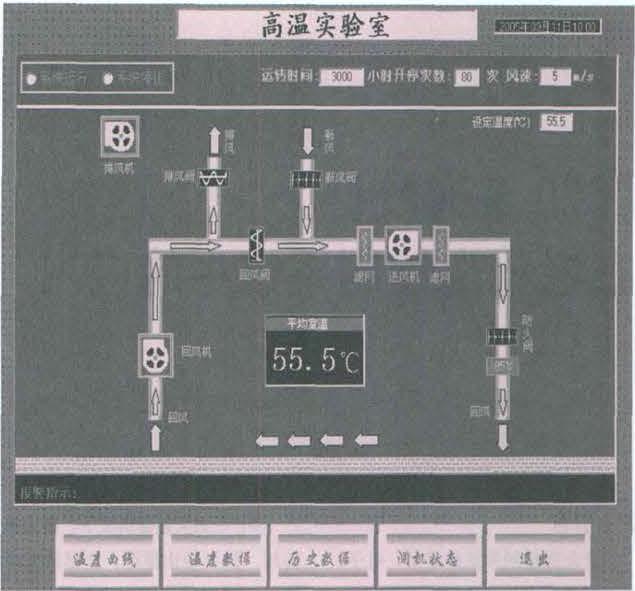

(1)主画面如图 4 所示。主要完成对系统状态的监控(如各种凤阔的开闭状态，凤机的运行状态 ，报警状态)，数据统计(如系统运行的时闹， 启停系统的次数) ，温度设定/测量等 功能。
(2) 实时温度监控画面如图 5 所 示。此画面主要用于对温度的实时 监控，并描绘出温度曲线趋势，以 便判断系统的温度控制是否处于良好 状态，同时可以实现对温度进行保 存/打印等操作.
(3) PID 参数设定画面主要用于比






例常数 P ，积分常数1 ，微分常数D的设定，同时根据实时温度曲线状 况进行调节;同时显示 PIO 控制的输 出比例，如图 6 所示。http://www.zhsysb.com
