电镀溶液试验方法霍尔槽试验
1 主题内容与适用范围
丰标准规定丁电镀榕液的霍尔槽试验方法.
丰标准适用于测定电镀溶液的阴极电流密度范围、分散能力及整平性等性能，亦适用于研究电镀溶液组分及工艺条件的改变对镀层质量的影响.
2 术语
霍尔槽非导电材料的梯形镀槽，其中各电极排布能够观察宽广电流密度范围内的阴极或阳极效
应。
3 方法原理
利用霍尔槽中阴极各部位与阳极的距离不同，相应的电流密度也不相同的原理测试电镀洛液的性能及影响镀层质量的因素a
4 试验装置、仪器及设备
4. 1 试验装置
霍尔槽试验装置如图1 所示。

4. 2 试验仪器及设备
4. 2. 1 霍尔槽

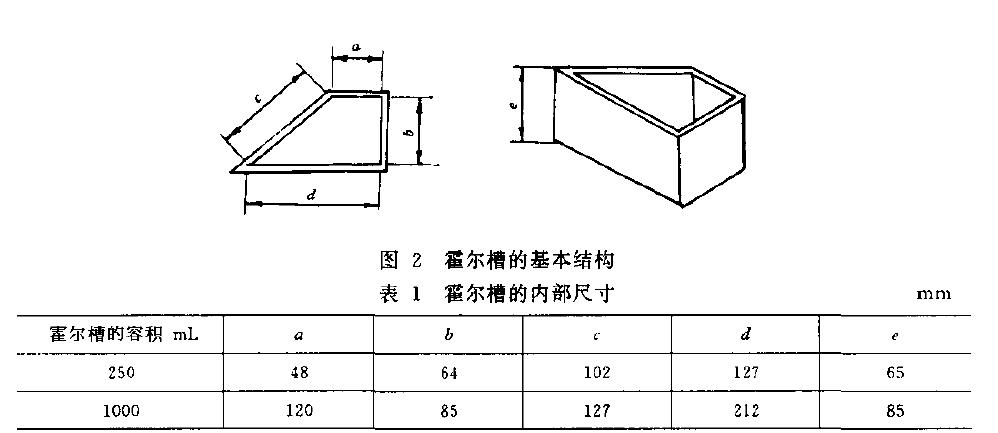

霍尔槽是一个小型佛形电镀槽。其基本结构如图2 所示槽体材料一般选用耐酸、碱的绝缘材料制作。霍尔槽最主要的特征是阴、阳极之间不平行，保持一定的角度@根据盛装溶被的容积可分为250 mL 、500 mL 、1000 mL 三种霍尔槽，最常用的是250 mL 、1000 mL 两种，其槽体内部尺寸列于表l 。

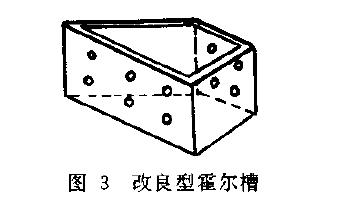

在实际应用中.市售的一种霍尔槽，在d 边安装加热曹.c 边阴极旁开有一排空气搅拌孔，其使用较广泛.还有一种改良型霍尔槽〈见图3) .其形状尺寸与普通霍尔槽相同，只在槽两平行壁中的j(;壁钻6孔短壁钻4 孔，孔的位置与尺寸无严格要求。i在槽的优点是置于能加温(或J寺却)的另一较大的装有待测镀液的容器中.从而获得所需要的较稳定的镀液成分和液温。
