超声波是频率在人耳听觉范围上限(16kHz-20kHz)以上的声波，超声波因其频率高、方向性强、穿透本领大，尤其是在液体中能产生空化现象等特点，已被广泛应用到许多领域。超声波应用技术甚多，主要分为检测超声、医学超声、声表面波、功率超声及高频超声等。
声波在固体中最易传播，对传播途经的物质质点产生应力作用，反复发生疏密变化。当某处的应力超过该处质点群间的结合强度时，必将发生微结构破坏产生缺陷。在一般PEO电源和电解液条件下，通过引入超声波微振动不断诱发较高密度的动态平衡微缺陷，将会降低生长过程中陶瓷层的临界能速，节约击穿能耗；高密度弥散分布的动态平衡微缺陷，也将延长均匀放电阶段，提高陶瓷层致密性与生长速度。电场能使金属－氧键弱化或断裂引发放电击穿，对于那些单靠电场不足以断键引发放电击穿的区域，微振动与电场的叠加将促进此处发生击穿，也会产生以上有利效应。已有缺陷处的应力集中更有利于附近区域诱发新缺陷。本文研究超声波场对等离子体电解氧化陶瓷层强化的影响技术，在前期研究的基础上，通过尝试性实验研究其对等离子体电解氧化的影响。
一、超声波对陶瓷层相组成的影响

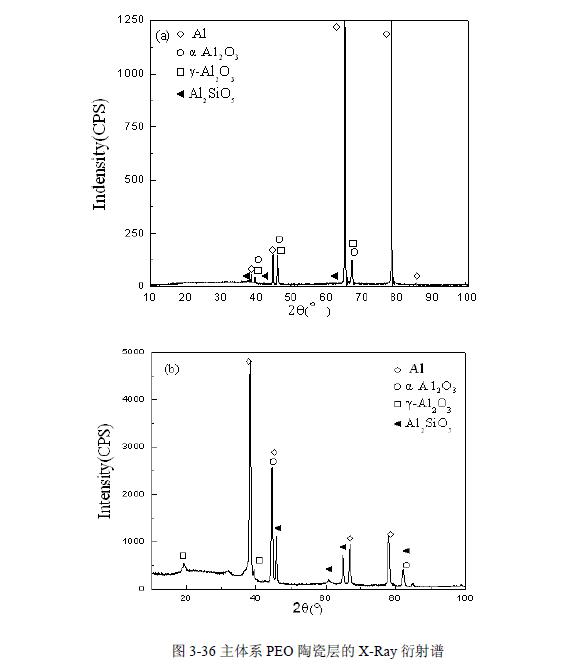

引入超声波技术后硅酸钠体系PEO陶瓷层的X射线衍射谱如图3-36(b)。可见，与未引入超声波技术时硅酸钠主体系的X射线衍射谱(图3-36(a))相比，Al-Si-O化合物相的含量增多，并且由Al6Si2O13相变成Al2SiO5相。
二、超声波对陶瓷层表面形貌的影响
硅酸钠体系中引入超声波技术的PEO陶瓷层表面形貌如图3-37所示。可见，在不添加任何第二相粒子、无机添加剂的情况下，PEO陶瓷层表面出现了许多细小颗粒，且颗粒之间相互堆积，但是较大颗粒较少。与未引入超声波技术时硅酸钠体系的PEO陶瓷层表面形貌(如图3-38)截然不同。





分析认为，超声波技术虽然对等离子体电解氧化陶瓷层的相组成的变化没有贡献，却因其能够产生可释放强大能量的空化效应，对电解液起到了很强烈的搅拌作用，因而一定程度上改变了陶瓷层的表面形貌。图3-37中陶瓷层表面沉积的细小颗粒也证明了此点。http://www.zhsysb.com
